貴方の現在の位置：製品展示 >> BHDAエアバック式調節可大型シリー >> BHDAエアバック式調節可大型シリーズU型クランプの取付（CM） >> BHDAエアバック式調節可大型シリーズU型クランプの取付（CM）
  • 產品名稱： BHDAエアバック式調節可大型シリーズU型クランプの取付（CM）




技術パラメーター

型番 緩衝行程
（mm）
S		 １行程當たりの最大吸収エネルギー
（Nm/C）
ET		 1時間當たりの最大吸収エネルギー
(Nm/hr)
ETC		 最大緩衝力
（N）
Fp		 定額回復力
（N）		 フランジ寸法
（mm）		 重量
（kg）
SA  SB ボルト規格
BHDA3.0x2 50 9600 578500 22400 670 170 125 M20 21
BHDA3.0x3 75 1400 659000 22400 710 170 125 M20 22
BHDA3.0x5 125 24200 805700 22400 735 170 125 M20 25
BHDA3.0x8 200 35700 1021500 22400 755 170 125 M20 29
  BHDA3.0x10 250 43200 1168300 22400 780 170 125 M20 32
BHDA4.0x2 50 15100 906000 355000 1200 250 197 M24 64
BHDA4.0x4 100 30200 1503152 355000 1200 250 197 M24 70
BHDA4.0x6 150 45300 1721000 355000 1200 250 197 M24 76
BHDA4.0x8 200 60400 1947562 355000 1200 250 197 M24 82
  BHDA4.0x10 250 75400 2165410 355000 1200 250 197 M24 87
BHDA5.0x4 100 46700 1762621 550000 1760 275 220 M30 87
BHDA5.0x6 150 70000 2002337 550000 1760 275 220 M30 94
BHDA5.0x8 200 93500 2242053 550000 1760 275 220 M30 101
  BHDA5.0x10 250 117000 2477070 550000 1760 275 220 M30 108
  BHDA5.0x12 300 140000 2716786 550000 1760 275 220 M30 114

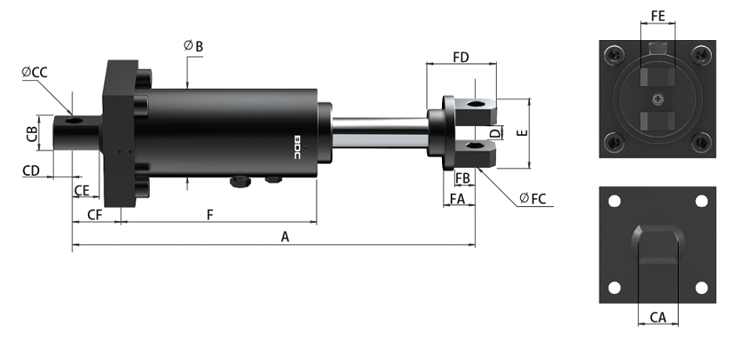

基本寸法（單位：mm）

型番 A B D E F CA CB CC CD CE CF FA FB FC FD FE
BHDA3.0x2 432 130 38 90 219 60 38 25 30 37 65 69 32 25 99 50
BHDA3.0x3 483 130 38 90 245 60 38 25 30 37 65 69 32 25 99 50
BHDA3.0x5 585 130 38 90 296 60 38 25 30 37 65 69 32 25 99 50
BHDA3.0x8 736 130 38 90 371 60 38 25 30 37 65 69 32 25 99 50
  BHDA3.0x10 838 130 38 90 — 60 38 25 30 37 65 69 32 25 99 50
  BHDA3.0x12 940 130 38 90 473 60 38 25 30 37 65 69 32 25 99 50
BHDA4.0x2 570 200 65 140 314 — — — — — 90 100 50 50 150 100
BHDA4.0x4 672 200 65 140 365 — — — — — 90 100 50 50 150 100
BHDA4.0x6 772 200 65 140 415 — — — — — 90 100 50 50 150 100
BHDA4.0x8 875 200 65 140 467 — — — — — 90 100 50 50 150 100
  BHDA4.0x10 976 200 65 140 517 — — — — — 90 100 50 50 150 100
BHDA5.0x4 751 215 70 150 396 — — — — — 100 115 70 60 175 100
BHDA5.0x6 853 215 70 150 447 — — — — — 100 115 70 60 175 100
BHDA5.0x8 955 215 70 150 498 — — — — — 100 115 70 60 175 100
  BHDA5.0x10 1055 215 70 150 548 — — — — — 100 115 70 60 175 100
  BHDA5.0x12 1157 215 70 150 599 — — — — — 100 115 70 60 175 100
取付及び定期點検と保守の注意事項

取付仕様：緩衝行程が300mm以內である場合は、側面の最大負荷角度を2.5°にしてください；緩衝行程が300mm以上である場合は、側面の最大負荷角度を1°にしてください；ボルトとナットはしっかり締め付け、ネジ緩め止め用の接著剤を使用することを推奨いたします。



定期點検及び保守：

バッファーの使用壽命を延長させるためには、バッファーを安全保護用として緊急制動に使用する場合は、６ヶ月ごとにバッファーについて點検及び保守を?qū)g施してください。バッファーが日常的に使用される場合には、保守の頻度は毎月に設定してください。保守の具體的な項目は以下の通りです。
1. ピストンロッドが外部と摩擦することを避けて、ピストンロッドの表面に付著しているホコリと腐食性の物質を常に除去した上で、マシン油を差してください。
2. パッキンリングの周りにオイル漏れの現象があるか確認してください。
3. 強烈な衝撃によりバッファーを固定するボルトとフランジが緩んでいくことがありますので、必要に応じてバッファーの取付ボルトの狀態とナットの接続狀態を常に確認し、緩んでいたらその場で締め付けてください。
4.ピストンロッドが完全にリセットされているかを確認してください。リセットされた狀態におけるピストンロッド寸法は製品マニュアルを參考にしてください。ピストンロッドが完全にリセットされなかった場合は、窒素エアバックにガスを充填してください。具體的な操作方法については當社に連絡して頂いたら、関連する資料を送付いたします。
